Fundamentos de Ordenadores I

La realización de la práctica de esta asignatura requiere por una parte de programación en Java y por otra del uso de 2 herramientas: un generador de analizadores léxicos y un generador de analizadores sintácticos. La complejidad de la práctica hace a consejable organizar las clases Java en paquetes y por otra parte las propias herramientas que se van a manejar requieren el uso de paquetes.

El objetivo de esta sesión de prácticas es que los alumnos instalen y aprendan a manejar el generador de analizadores léxicos (JLex) y el generador de analizadores sintácticos (CUP), así como que conozcan lo necesario para compilar y ejecutar programas en Java que constan de clases organizadas en paquetes, en concreto, lo relativo al classpath.

Al ejecutar java o javac para ejecutar o compilar clases Java, estas aplicaciones buscan las clases utilizadas por la clase que estamos ejecutando o compilando en ciertos directorios. Estos directorios se definen por medio de lo que se llama el classpath. Básicamente, el classpath es una lista de directorios que se le pasa a java o javac (más adelante explicaremos como) donde buscar las clases y paquetes que necesitan.

Donde se deben colocar las clases y donde las buscan java y javac

Cuando la clase que se está buscando pertenece a un paquete, se supone que los paquetes son subdirectorios de alguno de los directorios indicados en el classpath.

Consideremos por ejemplo las siguientes clases Java (las puede obtener aquí):

import Ejem1.EjemPack1;
import Ejem1.Ejem2.EjemPack2;

public class Ejemplo {

    public static void main(String args[]) {
	EjemPack1 obj1= new EjemPack1();
	EjemPack2 obj2= new EjemPack2();

	obj1.setVar1(2);
	obj2.setVar2(3);

	System.out.println(obj1.getVar1() + " + " + obj2.getVar2() + " = " +
			   (obj1.getVar1() + obj2.getVar2()));
    }
}

package Ejem1;

public class EjemPack1 {

    private int var1;

    public EjemPack1() {
	var1=0;
    }

    public void setVar1(int x) {
	var1=x;
    }

    public int getVar1() {
	return var1;
    }
}

package Ejem1.Ejem2;

public class EjemPack2 {

    private int var2;

    public EjemPack2() {
	var2=0;
    }

    public void setVar2(int x) {
	var2=x;
    }

    public int getVar2() {
	return var2;
    }
}

Cuando querramos compilar o ejecutar la clase Ejemplo, java o javac necesitan localizar el paquete Ejem1 (y dentro de este la clase EjemPack1) y el paquete Ejem1.Ejem2 (y dentro de este la clase EjemPack2). java y javac para encontrar los paquetes que necesitan buscan en los directorios indicados en el classpath subdirectorios cuyo nombre coincida con el del paquete que están buscando.

Por ejemplo, supongamos que el classpath define los directorios donde buscar las clases /usr/java/ y /home/fo1/class/. Para localizar el paquete Ejem1, java o javac buscarán un directorio que se llame Ejem1 dentro de los directorios definidos en el classpath, es decir, buscarán si existe el directorio /usr/java/Ejem1/ o el directorio /home/fo1/class/Ejem1/. Si dicho directorio no existe, inmediatamente se terminará, emitiendo un mensaje de error. En caso de que alguno de los dos directorios exista (en el caso de que se encontrara el primer directorio se tomaría este como la ubicación del paquete y no se continuaría buscando; por eso no sólo es importante que directorios colocar en el classpath sino también puede ser importante en algún caso el orden en que se colocan), se buscará dentro de el la clase EjemPack1. Supongamos ahora que el directorio /usr/java/Ejem1/ existe. Se pasa a continuación a buscar si dentro de dicho directorio hay un fichero EjemPack1.class. En caso contrario, de nuevo se abortaría y se produciría un mensaje de error.

Análogamente, para buscar el paquete Ejem1.Ejem2, primero se buscará si existe el directorio /usr/java/Ejem1/Ejem2/ o el directorio /home/fo1/class/Ejem1/Ejem2/ y si se encuentra se comprobará si contiene un fichero de nombre EjemPack2.class.

Cómo definir el classpath

Hay 2 formas de definir el classpath: por medio de una variable de entorno y mediante la opción -classpath de java y javac. Una variable de entorno es una variable que el sistema operativo le pasa a un programa al ser ejecutado; no confundir con una variable de un programa que es creada dentro del propio programa. Veamos ahora cómo se define el classpath.

En las aulas informáticas cuando se usa Linux, se puede trabajar con varias shells distintas. La shell es el lenguaje de comandos que acepta el terminal. Las dos shells más comunes son bash y tcsh. Para saber que shell estoy utilizando, ejecutaremos:

echo $SHELL

Si trabajais con la shell bash, para definir el classpath con una variable de entorno debeis llamar al comando

export CLASSPATH=.:/home2/.../dir1:/home2/.../dir2

Con esto lo que hacéis es crear una variable de entorno (CLASSPATH), que apunta a un conjunto de directorios separados por ":". En estos directorios es en donde se pueden encontrar las clases Java. El primer directorio que aparece es ".", que hace referencia al directorio en el que se está en el momento de ejecutar Java. Esto permite usar las clases definidas en dicho directorio, sin tener que incluirlo en el classpath.

Si al usar Linux trabajais con la shell tcsh, el comando que debeis usar es:

setenv CLASSPATH .:/home2/.../dir1:/home2/.../dir2

El comportamiento de este comando es idéntico al explicado para export en bash.

El ejecutar la sentencia export o setenv en un terminal define la variable de entorno sólo en este terminal. Con el fin de evitar tener que ejecutar este comando cada vez que se abre un terminal, lo mejor es incluirlo en el fichero .bashrc o en .bash_profile (o en .cshrc si trabajais con tcsh) de vuestra cuenta.

La manera de comprobar que el classpath está definido es mediante

echo $CLASSPATH

Esto muestra por pantalla el contenido de la variable de entorno CLASSPATH. Si se desea añadir un directorio adicional a los ya incluidos en el classpath, se puede hacer

export CLASSPATH=$CLASSPATH:/home2/.../nuevoDirectorio

setenv CLASSPATH $CLASSPATH:/home2/.../nuevoDirectorio

Por último, dado que casi todos trabajais en Windows, para definir o modificar el classpath por medio de una variable de entorno debeis acudir a Panel de Control ->Sistema ->Opciones Avanzadas (o Configuración Avanzada del Sistema)->Variables de entorno. Debeis tener en cuenta que en Windows los directorios que forman parte del classpath se separan con el carácter ";". Tened en cuenta también que la variable de entorno para el classpath se debe llamar CLASSPATH, igual que en Linux.

Pruébelo usted mismo

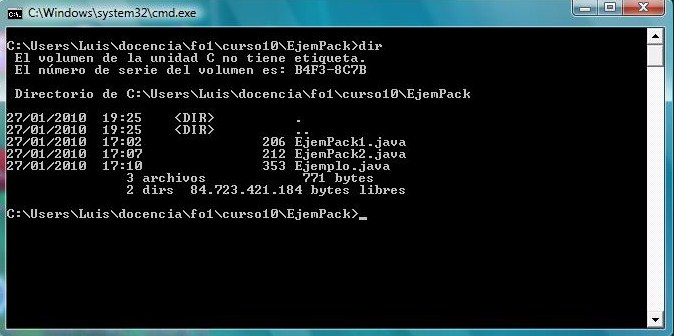

Podemos a continuación comprobar todo esto por nosotros mismos. Empecemos descargando y decomprimiendo el fichero EjemPack.zip que contiene las 3 clases Ejemplo, EjemPack1 y EjemPack2. Al descomprimir EjemPack.zip se creará un directorio de nombre EjemPack que contiene 3 ficheros: EjemPack1.java, EjemPack2.java y Ejemplo.java. Utilizando una terminal ubiquémonos en el directorio EjemPack. Podemos comprobar su contenido:

Empezemos compilando las clases EjemPack1 y EjemPack2:

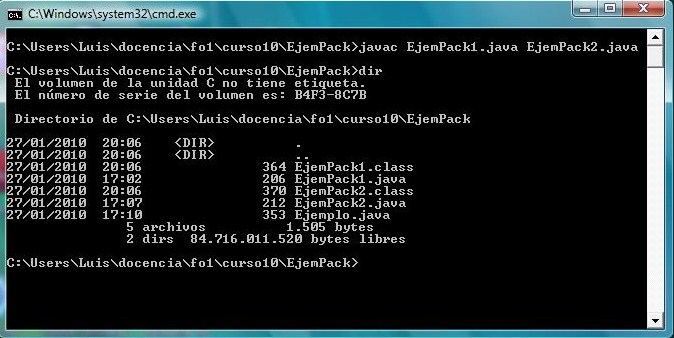

Como podemos observar, la compilación se produce sin problemas y se generan los correspondientes ficheros en formato class, EjemPack1.class y EjemPack2.class. Esto sucede porque ninguna de las 2 clases tiene dependencias (es decir, no requiere para ser compilada ninguna otra clase).

El problema aparece al intentar compilar Ejemplo.java:

Los mensajes de error nos explican porque da error la compilación. Los 2 primeros ("package Ejem1 does not exist") nos dicen que no se ha encontrado el paquete Ejem1 al no haber ningún directorio con nombre Ejem1. El tercero ("bad class file...") nos dice que el fichero EjemPack1.class contiene la clase Ejem1.EjemPack1, lo cual no es correcto porque no está dentro de un directorio que se llame Ejem1 y que se pueda acceder desde el classpath.

Para intentar arreglar esto probemos a colocar las clases EjemPack1.class dentro de un directorio Ejem1 y EjemPack2.class dentro de un directorio Ejem1/Ejem2. El directorio Ejem1 lo ubicaremos dentro de otro directorio que llamaremos paquetes.

Volvemos a intentar compilar Ejemplo.java. Esta vez vamos a definir explícitamente el classpath como el directorio Ejem1 que acabamos de crear, utilizando la opción -cp para ello. Como podemos observar la compilación vuelve a fallar:

Podemos observar que los errores son exactamente los mismos que en el caso anterior. En particular, el primer error ("package Ejem1 does not exist") se debe a que javac no encuentra un directorio que se llame Ejem1 dentro de alguno de los directorios del classpath, es decir, no existe el directorio .\paquetes\Ejem1\Ejem1\

Puede usted a estas alturas intentar razonar porque los otros 2 errores se vuelven a producir.

Por último, volvemos a intentar compilar la clase Ejemplo.java, pero esta vez vamos a definir como classpath el directorio paquetes, que es el que contiene el directorio Ejem1:

Podemos observar que en este caso la compilación se realiza sin errores y se genera el fichero Ejemplo.class. javac busca un directorio Ejem1 dentro de los directorios definidos en el classpath (es decir, en el directorio paquetes, lo encuentra y lo asigna al paquete Ejem1. Análogamente, javac busca un directorio Ejem1\Ejem2 en el directorio paquetes, lo encuentra y lo asigna al paquete Ejem1.Ejem2. A continuación, en dichos directorios encuentra las clases que necesita de los paquetes Ejem1 y Ejem1.Ejem2.

Ahora ya podemos ejecutar Ejemplo:

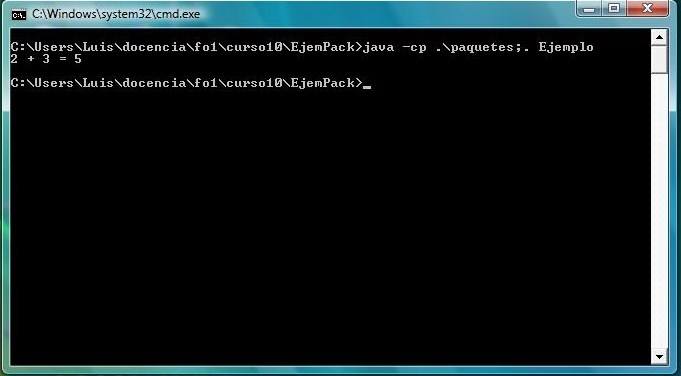

Como podemos observar, en este caso el classpath contiene 2 direcctorios: el directorio "." (el directorio actual), donde java va a encontrar la clase Ejemplo y el directorio paquetes donde java va a encontrar las clases EjemPack1 y EjemPack2.

A estas alturas deberíamos haber entendido cual es la estructura de directorios que esperan java y javac para los paquetes y cual es el classpath que debo definir para que java o javac encuentren determinadas clases y paquetes.

Como se habrá podido observar, el proceso de ubicar los ficheros .class en los directorios adecuados resulta un tanto engorroso. Afortunadamente, javac puede hacer esta tarea por nosotros utilizando la opción -d para indicar donde queremos dejar nuestros ficheros .class.

Procedamos a borrar todo el contenido del directorio paquetes (incluyendo los subdirectorios) y a continuación volvamos a compilar las clases EjemPack1 y EjemPack2, indicándole a javac por medio de la opción -d que deseamos dejar los ficheros .class en el directorio paquetes:

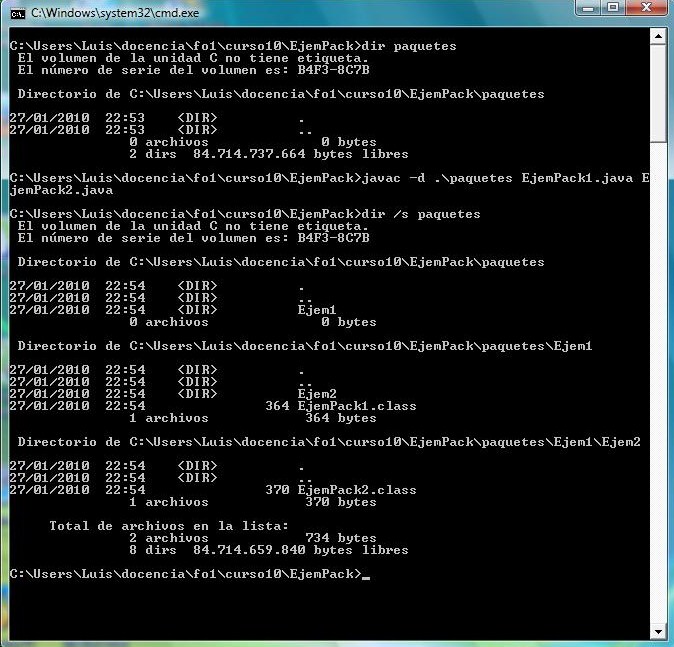

Como podemos observar, javac se ha ocupado tanto de crear los directorios Ejem1 y Ejem2 como de dejar los ficheros .class en el lugar adecuado.

En el desarrollo de programas Java complejos, como el que se debe realizar en esta práctica se recomienda que se estructure el proyecto de programación en un directorio que contenga dos subdirectorios java y class que contengan los ficheros Java y los ficheros en formato .class respectivamente.

El directorio java, a su vez contendría subdirectorios que reflejasen la estructura de paquetes utilizada. Así, si en el ejemplo anterior hubiésemos organizado los ficheros según esta filosofía, debería existir un directorio java, que contendría un directorio que se llame Ejem1 y el fichero Ejemplo.java. A su vez, el directorio Ejem1 contendría un directorio que se llame Ejem2 y el fichero EjemPack1.java. Finalmente, el directorio Ejem2 contendría exclusivamente el fichero EjemPack2.java.

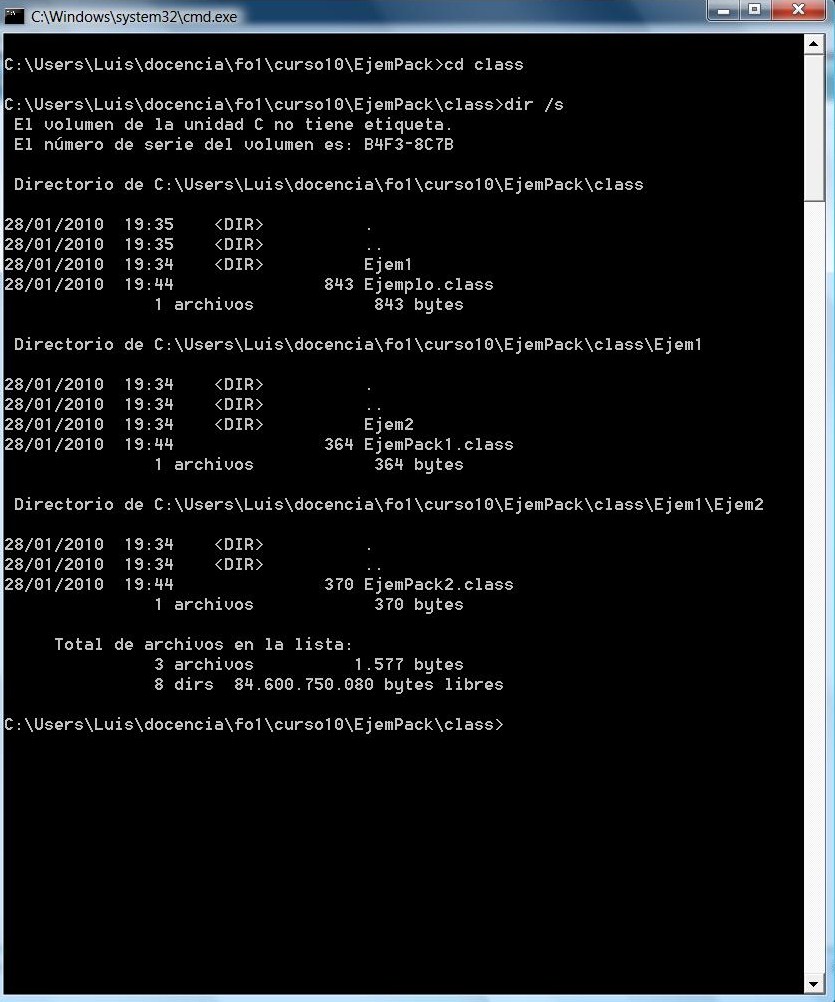

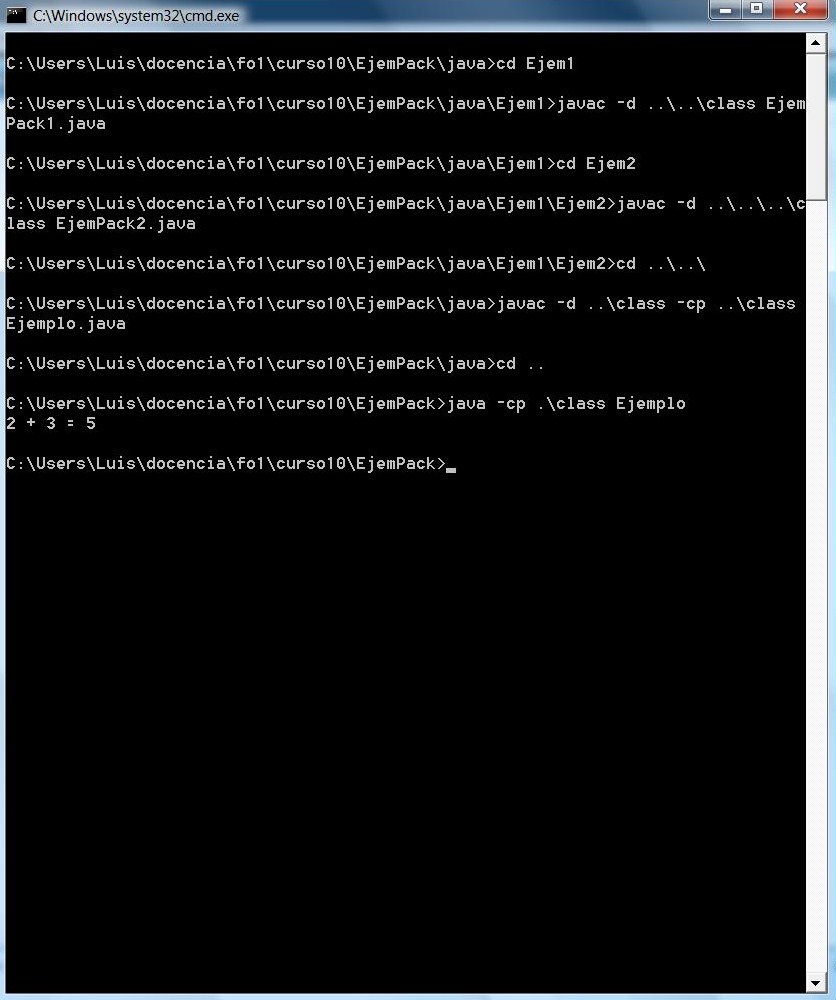

Las siguientes capturas de pantalla presentan el proceso de compilación y ejecución en este caso.

De este ejemplo cabe resaltar lo siguiente:

• Es posible combinar simultáneamente las opciones -d y -cp como se hace al compilar Ejemplo.java, indicando con -cp donde encontrar las clases EjemPack1 y EjemPack2 y con -d donde queremos dejar la clase compilada.
• El fichero Ejemplo.class se deja directamente en el directorio class (y no en uno de sus subdirectorios) al no haberse declarado un paquete para él.

Introducción

Como se estudiará en la asignatura, 2 de los componentes básicos de un compilador son el analizador léxico y el analizador sintáctico. El analizador léxico se encarga de leer el programa fuente (el programa que hay que traducir) y reconoce tokens: palabras clave, identificadores, signos de puntuación, etc. Por su parte, el analizador sintáctico lee los tokens producidos por el analizador léxico, comprueba si hay errores de sintaxis, y en caso contrario, produce una representación en forma de árbol del programa fuente.

Para desarrollar los analizadores léxico y sintáctico de un compilador hay 2 alternativas: programarlos directamente o utilizar generadores de analizadores. Un generador de analizadores es una aplicación software que recibe una especificación del analizador que se desea (el como es esa especifcación lo dejamos de momento) y genera el código necesario para el analizador.

Nosotros vamos a utilizar como generador de analizadores léxicos a JLex y como generador de analizadores sintácticos a CUP. Ambos tienen en común que en realidad son programas en Java y los analizadores que producen están formados por una o varias clases Java. Por lo tanto, tanto para poder utilizar JLex como CUP es necesario:

• Conocer que paquetes son necesarios para ejecutar el generador de analizadores y donde se ubican (para poder definir correctamente el classpath al ejecutar el generador de analizadores).
• Conocer que paquetes son utilizados por las clases generadas por el analizador y donde se ubican (para poder definir correctamente el classpath al compilar y ejecutar el analizador generado).

Esto lo vamos a ver al describir las herramientas.

Instalación de CUP y JLex

La instalación de CUP y JLex son muy sencillas. En el caso de CUP, lo único que hay que hacer es bajárselo (la versión recomendada es la 0.10k) del sitio Web de CUP o de la copia en el sitio Web de la asignatura.

A continuación crearemos un directorio donde queramos tener instalado CUP. Descomprimiremos la distribución de CUP que nos hemos descargado en ese directorio. Situados en el directorio donde hemos descomprimido la distribución de CUP ejecutaremos el siguiente comando:

javac java_cup/*.java java_cup/runtime/*.java

Si la compilación se realiza sin errores tendremos CUP correctamente instalado.

La instalación de JLex es todavía más sencilla. Lo único que tenemos que hacer es bajarnos el único fichero Java que lo compone (la versión recomendada es la 1.2.6), bien del sitio Web de JLex o bien de la copia en la página Web de la asignatura.

A continuación crearemos un directorio donde queramos tener instalado JLex (este directorio tiene que llamarse JLex ya que la clase Main que vamos a compilar pertenece al paquete JLex) y copiaremos en él el fichero Main.java que nos hemos bajado. Compilaremos el fichero Java (javac Main.java). Si la compilación no produce errores hemos terminado con la instalación de JLex.

Ejemplo JLex

Nota: para probar este ejemplo es necesario haber instalado previamente CUP, ya que el analizador léxico utiliza clases Java que forman parte de la distribución de CUP.

En su cuenta cree un directorio EjemplosFOI. Dentro de EjemplosFOI cree un directorio java y otro class. Dentro de EjemplosFOI/java cree un directorio Lexer y otro Parser.

Copie al directorio EjemplosFOI/java/Lexer este pequeño ejemplo de fichero JLex (fichero Yylex) y esta clase java (fichero LexerMain.java) que contiene un método main con el que probar el analizador léxico que va a obtener.

El fichero JLex que se pasa reconoce los siguientes tokens: ";", "+", "*", "(", ")" y enteros no negativos. El generador que se va a generar imprime los tokens reconocidos por pantalla, lo que nos permitirá comprobar su comportamiento.

Para ejecutar el el generador de analizadores JLex es necesario ejecutar la clase Main del paquete JLex, pasándole como argumento el nombre del fichero que contiene la especificación del analizador léxico. No se necesita acceso a ningún otro paquete. Por ejemplo:

java JLex.Main Yylex

Como hemos visto anteriormente, el paquete JLex está asociado al directorio JLex que habremos creado.

Se obtendrá el analizador léxico que vamos a probar. JLex produce un único fichero con el mismo nombre que el fichero que le hemos pasado añadiéndole la extensión .java. Para compilar y ejecutar un generador de analizadores léxicos obtenido con JLex (en nuestro caso, el fichero Yylex.java) es necesario tener acceso al paquete java_cup.runtime, que, como nos podemos imaginar, se encuentra en el directorio java_cup/runtime que hemos creado cuando descomprimimos e instalamos el CUP.

Además, tenemos que saber que el fichero Yylex que usamos en este ejemplo indica que la clase Java a generar debe pertenecer a un paquete de nombre Lexer (podemos comprobarlo abriendo el fichero Yylex.java).

Ahora debemos compilar las clases Java Yylex.java y LexerMain.java siguiendo las indicaciones que se han explicado en el apartado anterior. Teniendo en cuenta todo lo que acabamos de explicar piense como debe definir el classpath.

Para probar el analizador léxico ejecutaremos, definiendo el classpath adecuado:

java LexerMain

La clase LexerMain no pertenece a ningún paquete.

A través de teclado podemos introducir texto (solamente se reconocen los dígitos y los símbolos "(", ")", ";", "+" y "*"). Cada vez que pulsemos el retorno de carro se imprimirá en pantalla la cadena de tokens equivalente la texto introducido por teclado. Para terminar pulsaremos simultáneamente las teclas "Ctrl" y "D".

Ejemplo CUP (con JLex)

Ahora vamos a probar un ejemplo que utiliza un fichero en formato CUP junto con el ejemplo JLex anterior para hacer una sencilla calculadora.

Copie al directorio EjemplosFOI/java/Parser este pequeño ejemplo de fichero CUP (fichero: minimal.cup).

Para obtener el analizador sintáctico es necesario ejecutar la clase Main del paquete java_cup, que, como podemos adivinar, se corresponde con el directorio java_cup que obtuvimos al descomprimir e instalar el CUP. No se necesita acceder a otros paquetes. Se pasa como argumento el fichero que contiene la especificación del analizador sintáctico a generar. En nuestro caso, ejecutaremos (definiendo el classpath como corresponda):

java java_cup.Main minimal.cup

Se obtendrá el analizador sintáctico que vamos a probar. El resultado de ejecutar el CUP, si el fichero de entrada no contiene errores, siempre consiste en 2 ficheros: parser.java y sym.java. Para poder compilar y ejecutar estos 2 ficheros es necesario acceder al paquete java_cup.runtime.

Ahora debemos compilar las clases Java parser.java y sym.java, obtenidas al generar el analizador sintáctico Tenemos que tener en cuenta que el fichero minimal.cup que usamos en este ejemplo indica que las clases Java a generar deben pertenecer a un paquete de nombre Parser (podemos comprobarlo abriendo el fichero parser.java) y que el fichero parser.java generado debe contener un método main que a su vez utiliza la clase Yylex del paquete Lexer.

Para probar el analizador sintáctico ejecutaremos, definiendo el classpath adecuado:

java Parser.parser

Al igual que en el caso anterior, a través del teclado podemos introducir texto. Pruebe, por ejemplo, a introducir el siguiente texto:

(3 + 4) * 5;;

Para terminar pulsaremos simultáneamente las teclas "Ctrl" y "D".
